منتوج وصف

محول طاقة الطوارئ IP20، محول طاقة الطوارئ، مجموعة إضاءة الطوارئ، محرك طاقة الطوارئ LED لمصباح Triproof، مصباح سفلي، مصباح سقف

وصف المنتج

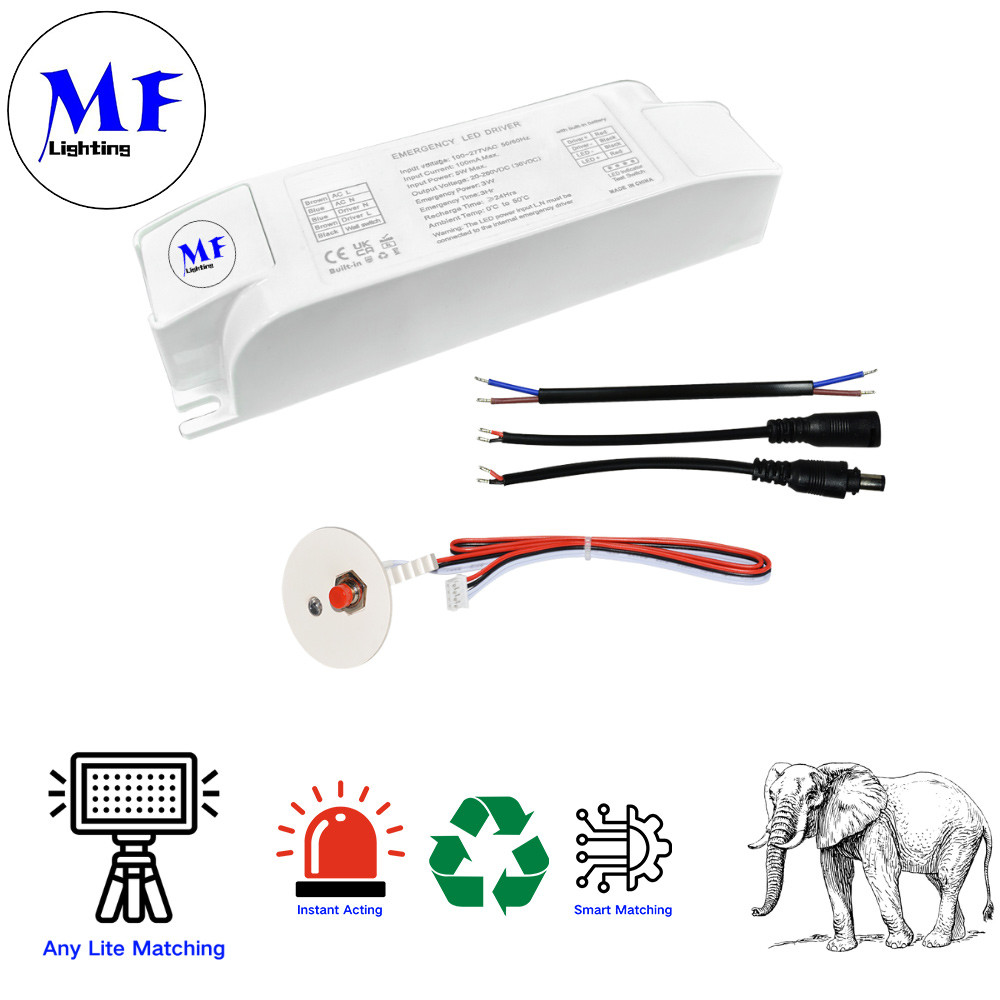

محرك طاقة الطوارئ LED MF-188X هو حل مدمج (115 × 85 × 28 مم) متوافق مع Li-FePO4 يوفر طاقة طوارئ 3 وات/3 ساعات مع تيار احتياطي صفري. يتميز بحماية متعددة (الشحن الزائد/التفريغ/قصر الدائرة)، ويوفر تشخيصات مرئية عبر مؤشرات LED ويدعم الاختبار اليدوي بالإضافة إلى دورات الاختبار الذاتي التلقائي لمدة 180 يومًا. تعمل الوحدة المصنفة IP20 حتى 75 درجة مئوية، وتفي بمعايير IEC/EN، وتتطلب شحنًا أوليًا لمدة 24 ساعة مع عمليات إعادة شحن للصيانة لمدة 6 أشهر. مدعومًا بضمان لمدة 3 سنوات، يضمن هذا المحرك الموفر للطاقة (مدخل <5 وات) إضاءة طوارئ موثوقة بسعة بطارية 4000 مللي أمبير في الساعة وحماية قوية بقوة كهربائية 3000 فولت.

حماية ذكية:
حماية من الشحن الزائد/التفريغ الزائد والحمل الزائد وقصر الدائرة
تصريف احتياطي صفري:
تيار ثابت 0 ميكرو أمبير عند إيقاف التشغيل
تشخيصات متقدمة:
مؤشرات LED للشحن (أخضر)، والأعطال (وميض أحمر)، وحالة الطوارئ
اختبار مرن:
محاكاة طوارئ يدوية (10 ثوانٍ)، اختبار ذاتي نصف سنوي تلقائي (دورة 180 يومًا)
تصميم قوي:
تصنيف IP20، تحمل 75 درجة مئوية، متوافق مع معايير IEC/EN
الاستخدام:
يتطلب شحنًا أوليًا لمدة 24 ساعة، وإعادة شحن للتخزين لمدة 6 أشهر، ومدة اختبار >1 دقيقة. ضمان لمدة 3 سنوات.

الميزات

الاكتشاف الذاتي
خرج طاقة طوارئ ثابت
مناسب لتركيبات LED مع محرك LED خارجي
بطارية خارجية، Li-ion/Li-FePO4/Ni-CD
مع وظيفة الحماية المتعددة؛
حماية من الشحن الزائد للبطارية؛
حماية من التفريغ الزائد للبطارية؛
حماية من الحمل الزائد للإخراج؛
حماية من قصر الدائرة.
مفتاح اختبار ملحق ومؤشر LED
في حالة إيقاف التشغيل، للاتصال بالبطارية، يكون التيار الثابت عند طرف البطارية 0uA

المواصفات:

​

جهد الإدخال	220-240 فولت تيار متردد، 50/60 هرتز
تيار الإدخال	0.003 أمبير كحد أقصى. @230 فولت تيار متردد
واط الإدخال	<5.0 واط
معامل القدرة	≥0.5 @230 فولت تيار متردد
شحن البطارية	350 مللي أمبير كحد أقصى.
وقت شحن البطارية	≤24 كحد أقصى
جهد الخرج في حالات الطوارئ	تيار مستمر 25-185 فولت كحد أقصى. 200 فولت تيار مستمر
طاقة الطوارئ	3 واط
وقت الطوارئ	3 ساعات
البطارية	Li-FePO4/26650/4000mAh-3.2V
درجة حرارة التخزين	-20-40 درجة مئوية
القوة الكهربائية	3000 فولت تيار متردد، 5 مللي أمبير (من المدخلات إلى المخرجات)
تصنيف IP	IP 20
أقصى درجة حرارة للغلاف	75 درجة مئوية
الضمان	3 سنوات
المعيار ذو الصلة	IEC 61347-2-7 / IEC 61347-1 / EN55015

​

مخطط الأسلاك

• مدخل التيار المتردد: أسلاك بنية (خط) وزرقاء (محايدة) لإمداد الطاقة 220-240 فولت

• توصيل LED: أطراف حمراء (موجبة) وسوداء (سالبة) لإخراج LED

• البطارية: أسلاك شحن مخصصة (لم يتم تحديد اللون) لتوصيل بطارية Li-FePO4

• التحكم في المفتاح: يتضمن تكامل مفتاح الحائط

• مواصفات الأسلاك: يستخدم كابلات 0.5-1.5 مم² بطول تجريد 7-8 مم

القياس

​حالة زر LED والاختبار

مؤشر LED
نمط التنفس الأخضر: وضع الشحن
أخضر ثابت: البطارية مشحونة بالكامل
وميض أحمر: فشل على النحو التالي
وميض أحمر مرة واحدة في الثانية: البطارية غير متصلة
البطارية معيبة
وميض أحمر أربع مرات في الثانية: فشل الحمل أثناء وضع الطوارئ، دائرة مفتوحة/دائرة قصر
زر الاختبار
1: 0S 2: في حالات الطوارئ المحاكاة، اضغط لفترة قصيرة مرة واحدة للخروج والعودة إلى حالة الشحن العادية
3: 0S الاختبار الذاتي ربع السنوي
عند تشغيل محرك الطوارئ، كل 180 يومًا±1 يومًا أدخل تلقائيًا حالة الطوارئ، ومدة الطوارئ حتى يتم تفريغ البطارية، ثم العودة إلى حالة التشغيل.

​تعليمات التثبيت

1: إذا تم استخدامه لأول مرة أو لم يدخل في حالة العمل العادية بعد التفريغ الزائد، فمن الضروري توصيل الطاقة الرئيسية
لتنشيط إمداد الطاقة في حالات الطوارئ وشحنه لمدة 24 ساعة. يرجى استخدام بطارية الطوارئ الأصلية المتوفرة
2: عند تركيبه واستخدامه، يرجى إبعاده عن مصادر الحرارة واستخدامه فقط
داخل نطاق درجة حرارة التشغيل معين.
3: يجب تخزينه في بيئة باردة وجافة.
4: بعد التخزين لفترة طويلة، أعد الشحن مرة واحدة على الأقل كل 6 أشهر حسب الحاجة.
5: يجب أن يكون اختبار محرك الطوارئ أطول من دقيقة واحدة، لا تضغط على زر الاختبار بشكل متكرر.

​التطبيق

التطبيق:
المدرسة، المستشفى، مترو الأنفاق، محطة القطار، مركز التسوق، السوبر ماركت، المطار، المكتب، المصنع، الفندق، القبو، موقف السيارات، الأماكن العامة
