IP40 15W ضوء الهلع الصابون UL مدفوع الطوارئ LED المدرجة للضوء السقف

منتوج وصف

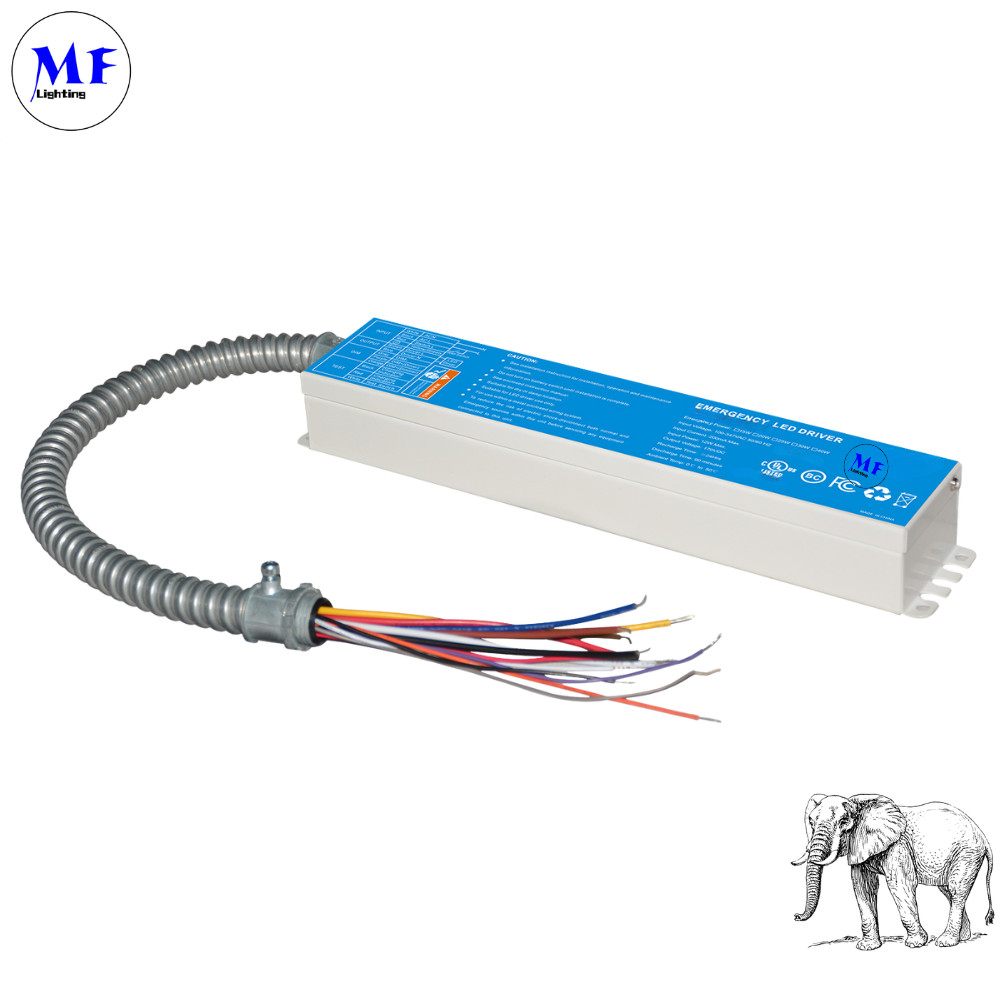

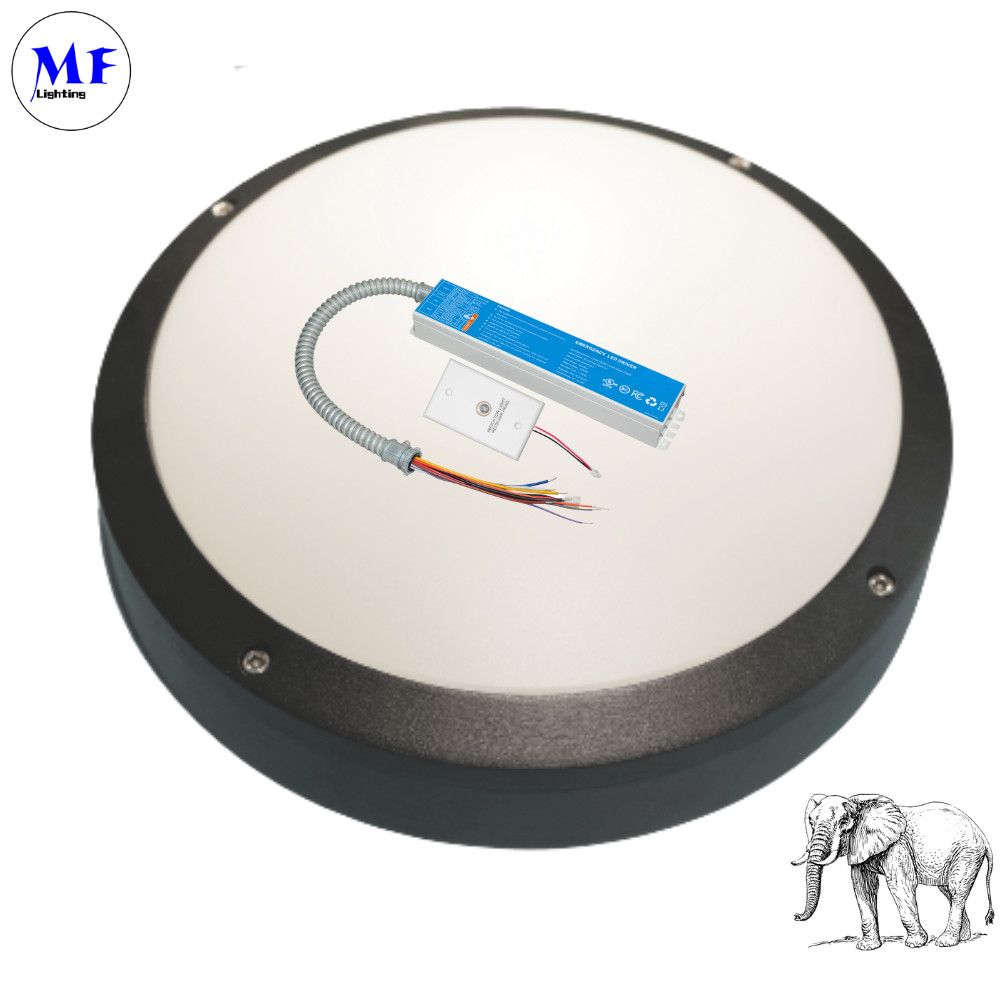

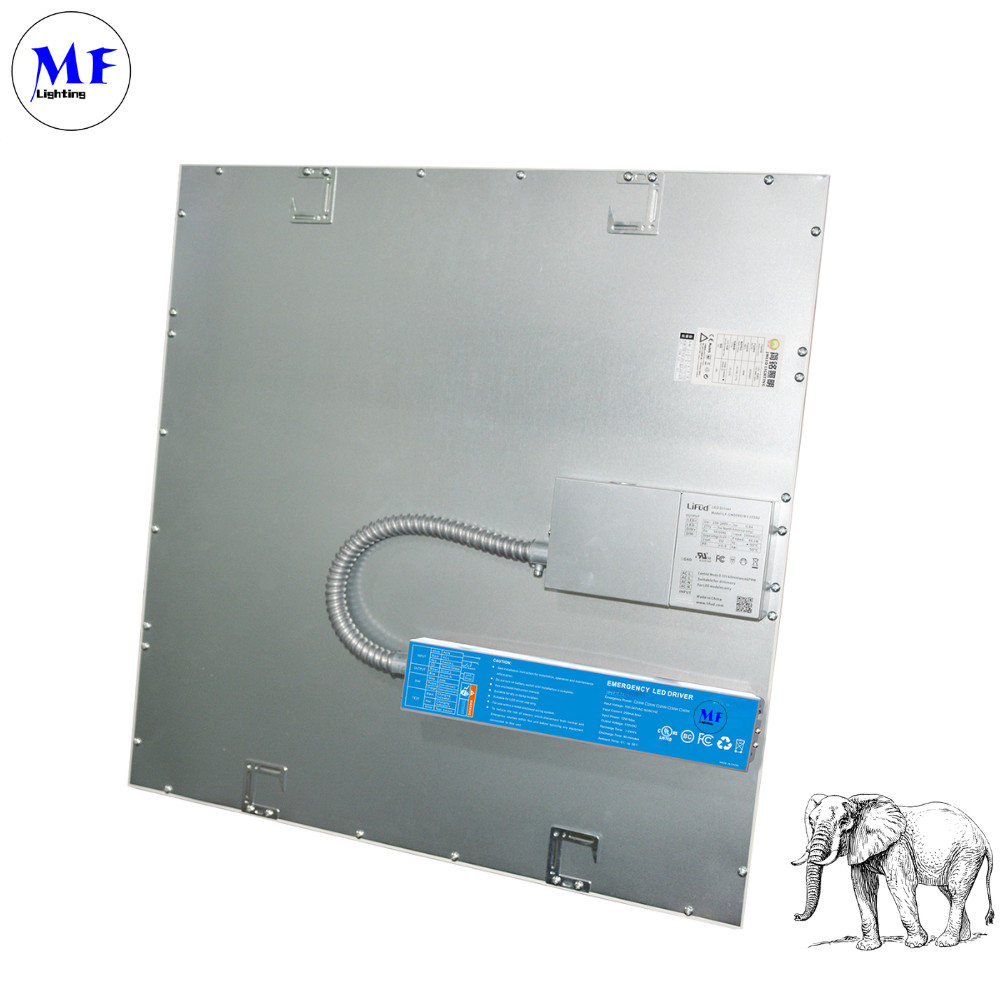

محول طاقة طوارئ LED IP40 15W معتمد من UL للإنارة السقفية

وصف المنتج

الوصف

تم تصميم محول طاقة الطوارئ LED MF-EM-xxW-170 كحل طاقة احتياطية موثوق به ومتعدد الاستخدامات للحفاظ على الإضاءة أثناء انقطاع التيار الكهربائي. متوافق مع معايير UL924 و CSA C22.2 NO.141، يوفر طاقة طوارئ تتراوح من 15 واط إلى 40 واط مع خرج تيار مستمر ثابت 170 فولت، مدعوم ببطاريات ليثيوم أيون تدوم طويلاً توفر 90 دقيقة من وقت التشغيل. يتميز المحول بوظيفة الاختبار الذاتي، حيث يقوم بإجراء اختبارات شهرية تلقائية لمدة 30 ثانية واختبارات تفريغ سنوية كاملة لضمان موثوقية النظام. وهو يدعم خيارات تحكم متعددة، بما في ذلك التعتيم 0-10 فولت، ومعتمات TRIAC، والتشغيل المستند إلى المستشعر (DC12V/AC120V)، مما يجعله قابلاً للتكيف مع إعدادات الإضاءة المختلفة. بفضل نطاق جهد الإدخال الواسع (100-347 فولت تيار متردد)، والحماية من درجة الحرارة الزائدة، وضمان لمدة 5 سنوات، فقد تم تصميمه من أجل المتانة والسلامة. بتصميم مضغوط (12.01 بوصة × 2.36 بوصة × 1.57 بوصة)، فهو مثالي للتطبيقات التجارية والصناعية والسكنية حيث تكون إضاءة الطوارئ ضرورية.


الميزة:

الامتثال التنظيمي
معتمد من UL924 و CSA C22.2 NO.141 للولايات المتحدة/كندا، مما يضمن السلامة والموثوقية في تطبيقات إضاءة الطوارئ.
نطاق طاقة واسع
يوفر خرج طوارئ 15 واط-40 واط مع 170 فولت تيار مستمر، ويدعم أحمال إضاءة متنوعة للاستخدام التجاري/السكني.
الاختبار الذاتي الذكي
يقوم تلقائيًا بإجراء اختبارات تفريغ شهرية لمدة 30 ثانية واختبارات تفريغ سنوية كاملة، مما يكتشف مشكلات النظام أو البطارية بشكل استباقي.
توافق متعدد التحكم
يعمل مع معتمات 0-10 فولت، ومعتمات TRIAC، ومستشعرات DC12V/AC120V لتكامل إضاءة مرن.
دعم بطارية قوي
توفر بطاريات ليثيوم أيون 90 دقيقة من وقت التشغيل مع إعادة شحن لمدة 24 ساعة، بالإضافة إلى الحماية من درجة الحرارة الزائدة من أجل السلامة.
مضغوط ومتين
تصميم موفر للمساحة (12.01 بوصة × 2.36 بوصة × 1.57 بوصة) مع ضمان لمدة 5 سنوات، مصمم للأداء طويل الأمد في الظروف القاسية.

الميزات
معتمد من UL للولايات المتحدة وكندا
مدرج في UL924 وتم اختباره وفقًا لمعيار CSA C22.2 NO.141، تركيب في الموقع أو المصنع
خرج جهد عالي
استهلاك منخفض للطاقة، متوافق مع CEC
طاقة خرج ثابتة
الاختبار الذاتي
البطارية: حماية من درجة الحرارة الزائدة


المواصفات

​

جهد الإدخال	100~347 فولت تيار متردد، 50/60 هرتز
تيار الإدخال	200 مللي أمبير كحد أقصى.
تصنيف طاقة الإدخال	12 واط كحد أقصى.
جهد الخرج	170 فولت تيار مستمر
طاقة الطوارئ	15 واط
وقت إعادة الشحن	24 ساعة
وقت التفريغ	90 دقيقة
البطارية	ليثيوم أيون 2500 مللي أمبير في الساعة - 14.8 فولت
الضمان	5 سنوات
درجة الحرارة المحيطة	32~122 درجة فهرنهايت (0....+50 درجة مئوية)
الوزن	3.66 أرطال (1.4 كجم)
درجة IP	IP40

​​

التشغيل (حالة المؤشر)	ملاحظات
أحمر ثابت قيد التشغيل	النظام موافق/تيار متردد موافق
وميض أحمر (تشغيل لمدة ثانية واحدة، إيقاف لمدة ثانية واحدة، تكرار)	العاكس الجزئي الاحتياطي يعمل فيوضع الطوارئ
وميض أحمر (تشغيل لمدة 0.5 ثانية، إيقاف لمدة 0.5 ثانية، تكرار)	لم يتم اكتشاف البطارية، تحقق من البطاريةالاتصال

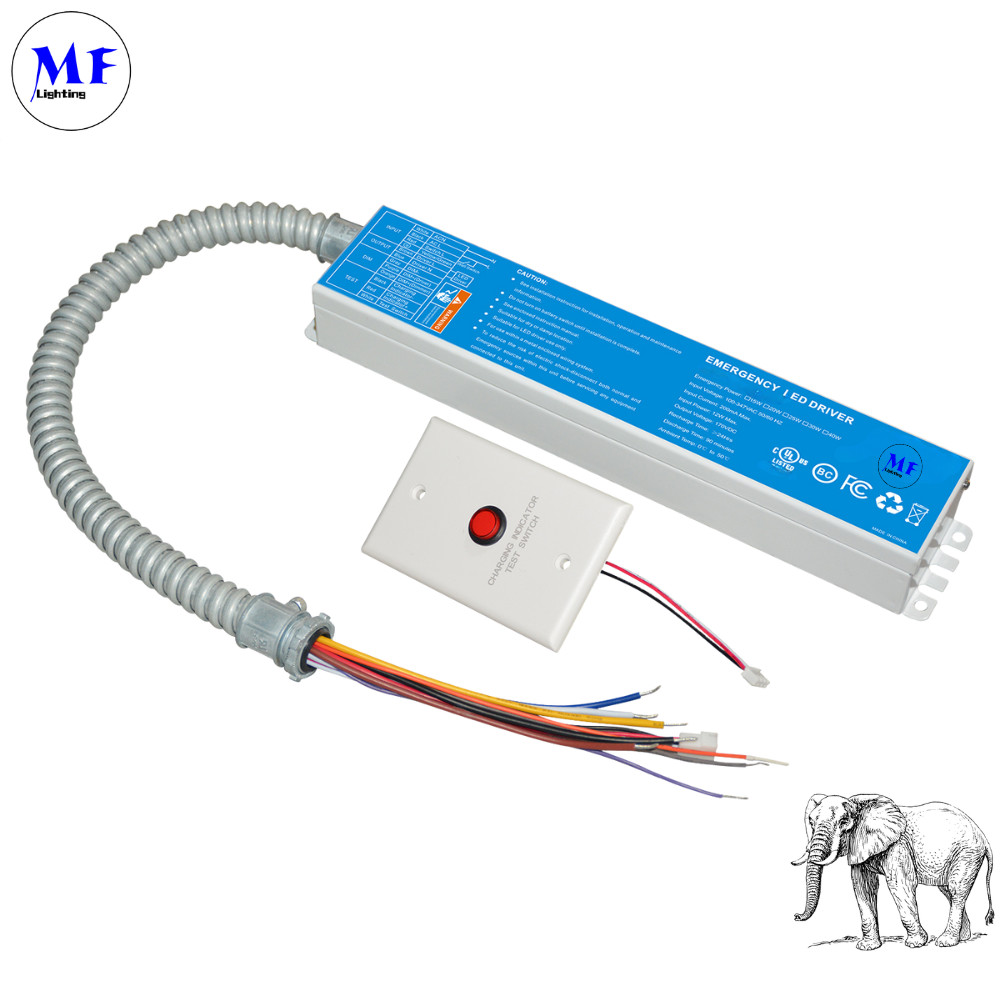

زر الاختبار
0 ثانية
0 ثانية

​

أحجام مختلفة

​

رقم الموديل	الخرج                  الجهد	الطوارئ             الطاقة	البطارية النوع
MF-EM-15W-170	170 فولت تيار مستمر	15 واط	ليثيوم أيون 2500 مللي أمبير في الساعة - 14.8 فولت
MF-EM-25W-170		25 واط	ليثيوم أيون 4400 مللي أمبير في الساعة - 14.8 فولت
MF-EM-30W-170		30 واط	ليثيوم أيون 5200 مللي أمبير في الساعة - 14.8 فولت
MF-EM-40W-170		40 واط	ليثيوم أيون 5000 مللي أمبير في الساعة - 18.5 فولت

​

​الاختبار الذاتي
يحتوي على دائرة تحكم/مراقبة ستجري اختبار تفريغ لمدة 30 ثانية مرة واحدة في الشهر واختبار تفريغ مرة واحدة في السنة. في هذا الوقت، تحاكي الوحدة انقطاع التيار الكهربائي وتتحول تلقائيًا إلى وضع الطوارئ. أثناء الاختبار الروتيني، ستراقب الوحدة تشغيل حمل LED، وجهد البطارية، ومدة الطوارئ، إذا اكتشفت الوحدة أي مشاكل، فسيومض المؤشر بسرعة

مخطط الأسلاك

توصيل التيار المتردد الأساسي
يوضح الأسلاك الأساسية لإدخال طاقة التيار المتردد المباشرة (100-347 فولت) إلى محول الطوارئ
يتضمن توصيلات محايدة (AC-N) وخط (AC-L) مع التأريض المناسب
تكامل نظام التعتيم 0-10 فولت
يوضح التوصيل مع مشغلات LED القابلة للتعتيم 0-10 فولت
تفاصيل الأسلاك لخطوط التحكم dim+ (أرجواني) و dim- (وردي)
يحافظ على وظائف الطوارئ مع تمكين التحكم في التعتيم
توافق معتم TRIAC
يوضح الأسلاك لأنظمة التعتيم ذات القطع الطوري (TRIAC)
يوضح التوصيل الصحيح لأسلاك معتم الساخنة (أسود)، والحمل (أحمر)، والمحايدة (أبيض)
يتضمن متطلبات التأريض لتقليل الضوضاء
إعداد التحكم في مفتاح الحائط
يوفر تكوين أسلاك تحكم بسيطًا في التشغيل/الإيقاف
يحافظ على قدرة تشغيل الطوارئ
يوضح أسلاك ساق المفتاح المناسبة للتشغيل الموثوق به
تكامل مستشعر DC12V
تفاصيل توصيل المستشعر منخفض الجهد (12 فولت تيار مستمر)
يوضح أسلاك طاقة المستشعر وواجهة التحكم في التعتيم
يوضح الحفاظ على وظيفة إضاءة الطوارئ
تطبيق مستشعر AC120V
يغطي تركيب مستشعر جهد الخط
يوضح أسلاك حمل المستشعر المناسبة
يتضمن حماية دائرة تشغيل الطوارئ

قياس

التطبيق

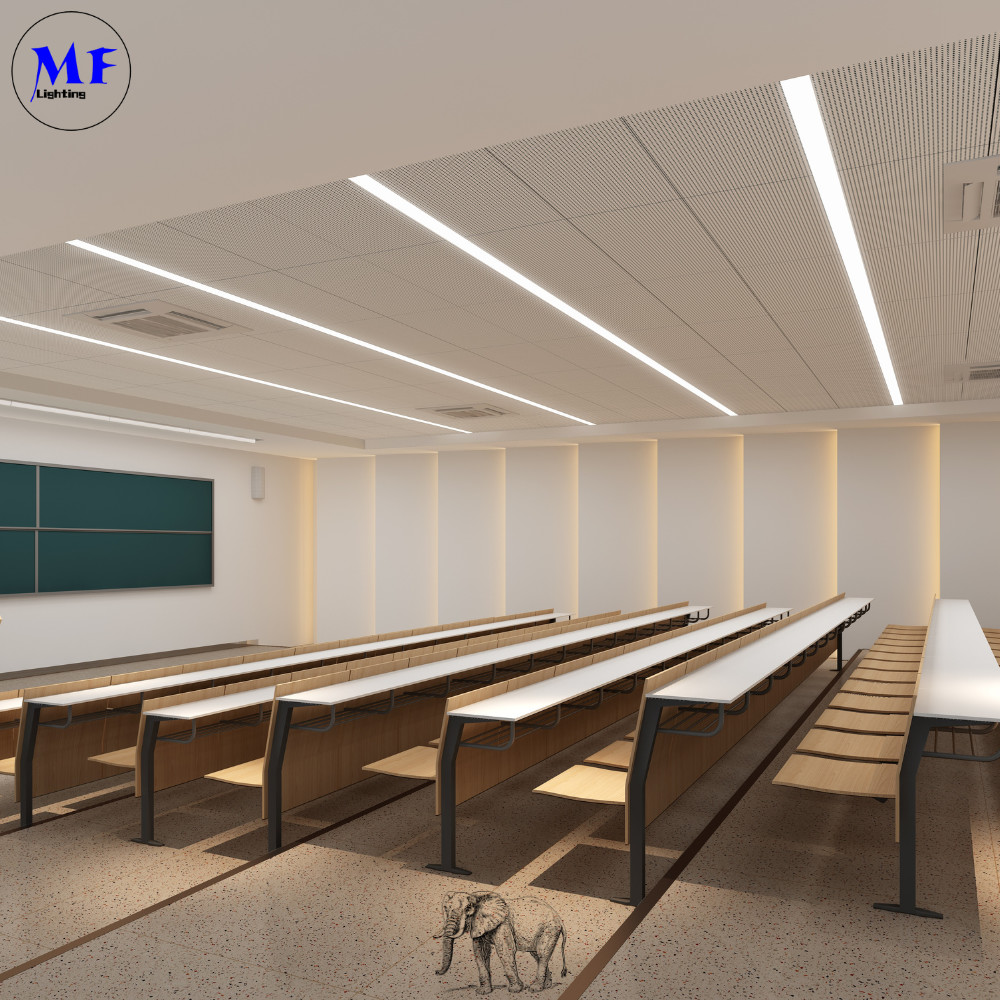

1. المباني التجارية والمكاتب
السيناريو: إضاءة الطوارئ في الممرات ودرج السلم وعلامات الخروج.
التكوين: يستخدم عادةً المخطط 2 (مفتاح الحائط) أو المخطط 4 (مفتاح الحائط غير القابل للتعتيم) للتحكم البسيط في التشغيل/الإيقاف.
لماذا؟ يضمن الامتثال للوائح السلامة (UL924) مع الحفاظ على الإضاءة أثناء انقطاع التيار الكهربائي.
2. متاجر البيع بالتجزئة وصالات العرض
السيناريو: إضاءة LED قابلة للتعتيم للحصول على أجواء قابلة للتعديل.
التكوين: يستخدم المخطط 1 (معتم 0-10 فولت) أو المخطط 5 (مستشعر DC12V) للتحكم السلس في التعتيم.
لماذا؟ يسمح بضبط السطوع مع ضمان وظائف إضاءة الطوارئ.
3. المسارح والفنادق والمطاعم
السيناريو: إضاءة مزاجية مع دعم طوارئ.
التكوين: يستخدم المخطط 3 (معتم TRIAC) لتوافق التعتيم ذي القطع الطوري.
لماذا؟ يدعم معتمات الحائط التقليدية مع توفير دعم طاقة الطوارئ.
4. المرافق الصناعية والمستودعات
السيناريو: إضاءة عالية الخليج مع تشغيل الطوارئ.
التكوين: يستخدم المخطط 6 (مستشعر AC120V) للإضاءة المنشطة بالحركة.
لماذا؟ يعزز كفاءة الطاقة مع التحكم في المستشعر مع تلبية متطلبات السلامة.
5. المنازل السكنية والمنازل الذكية
السيناريو: إضاءة الطوارئ في الممرات أو المناطق الحرجة.
التكوين: يستخدم المخطط 2 (مفتاح الحائط) أو المخطط 5 (مستشعر DC12V) للأتمتة.
لماذا؟ يوفر تكاملاً سلسًا مع أنظمة الإضاءة المنزلية مع ضمان السلامة.
