IP40 15W LED طوارئ حزمة بطارية ضوء الذعر الصابورة LED سائق الطوارئ لأسفل ضوء ضوء السقف

منتوج وصف

IP40 15W ضوء الهلع الصابون UL مدفوع الطوارئ LED المدرجة لضوء السقف

وصف المنتج

الوصف

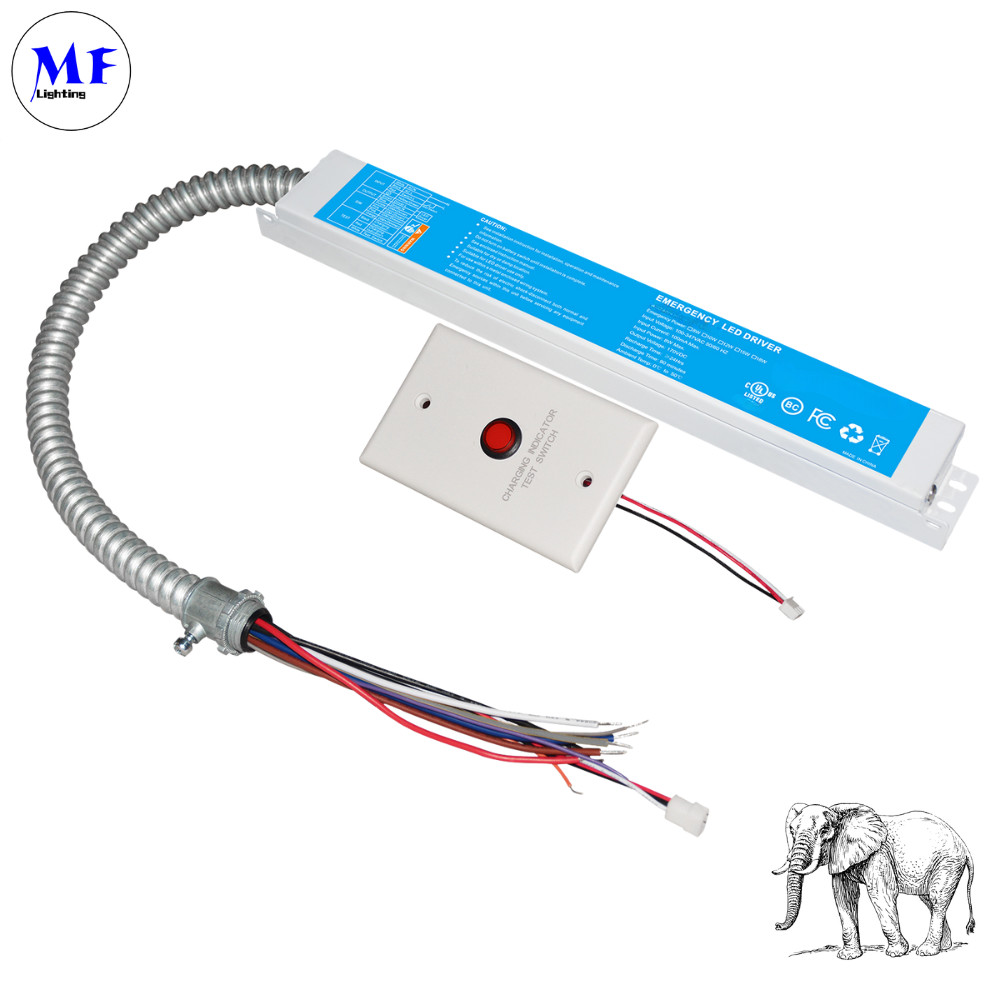

MF-EM-xxW-170 LED Emergency Driver هو حل طاقة احتياطي موثوق ومتنوع مصمم للحفاظ على الإضاءة أثناء انقطاع الطاقة المتغيرة. متوافق مع معايير UL924 و CSA C22.2 NO.141 ،توفر طاقة طوارئ تتراوح من 15W إلى 40W بمخرج ثابت 170V DC، يتم تشغيلها بواسطة بطاريات ليثيوم أيون طويلة الأمد التي توفر 90 دقيقة من وقت التشغيل. يحتوي السائق على وظيفة اختبار الذات،إجراء اختبارات أوتوماتيكية شهرية مدتها 30 ثانية واختبارات تفريغ سنوية كاملة لضمان موثوقية النظاميدعم خيارات التحكم المتعددة ، بما في ذلك 0-10 فولت الضبابية ، ومضيئات TRIAC ، والتشغيل القائم على أجهزة الاستشعار (DC12V / AC120V) ، مما يجعله قابلاً للتكيف مع مجموعة متنوعة من الإضاءة.مع نطاق طاقة دخول واسع (100-347V AC)، حماية من ارتفاع درجة الحرارة، وضمان لمدة 5 سنوات، وهي بنيت من أجل المتانة والسلامة.والتطبيقات السكنية حيث إضاءة الطوارئ ضرورية.

الميزة:

الامتثال التنظيمي
UL924 و CSA C22.2 NO.141 معتمدة للولايات المتحدة / كندا ، وضمان السلامة والموثوقية في تطبيقات الإضاءة الطارئة.
نطاق طاقة واسع
يوفر مخرج طوارئ 15W-40W مع 170V DC ، يدعم أحمال الإضاءة المتنوعة للاستخدام التجاري / السكني.
اختبار الذات الذكي
يقوم بإجراء اختبارات تفريغ شهريّة لمدة 30 ثانية وتفريغ سنويّ كامل، ليكشف بشكل استباقي عن مشاكل في النظام أو البطارية.
التوافق مع العديد من أجهزة التحكم
يعمل مع 0-10 فولت الضبابية، ضبابية TRIAC، وأجهزة استشعار DC12V / AC120V لتكامل الإضاءة المرنة.
احتياطي بطارية قوي
البطاريات الليثيوم أيون توفر وقت تشغيل 90 دقيقة مع إعادة الشحن 24 ساعة، بالإضافة إلى حماية من ارتفاع درجة الحرارة من أجل السلامة.
ميكانيكي
تصميم توفير المساحة (12.01"×2.36"×1.57") مع ضمان لمدة 5 سنوات، بنيت لأداء طويل الأجل في الظروف القاسية.

الخصائص

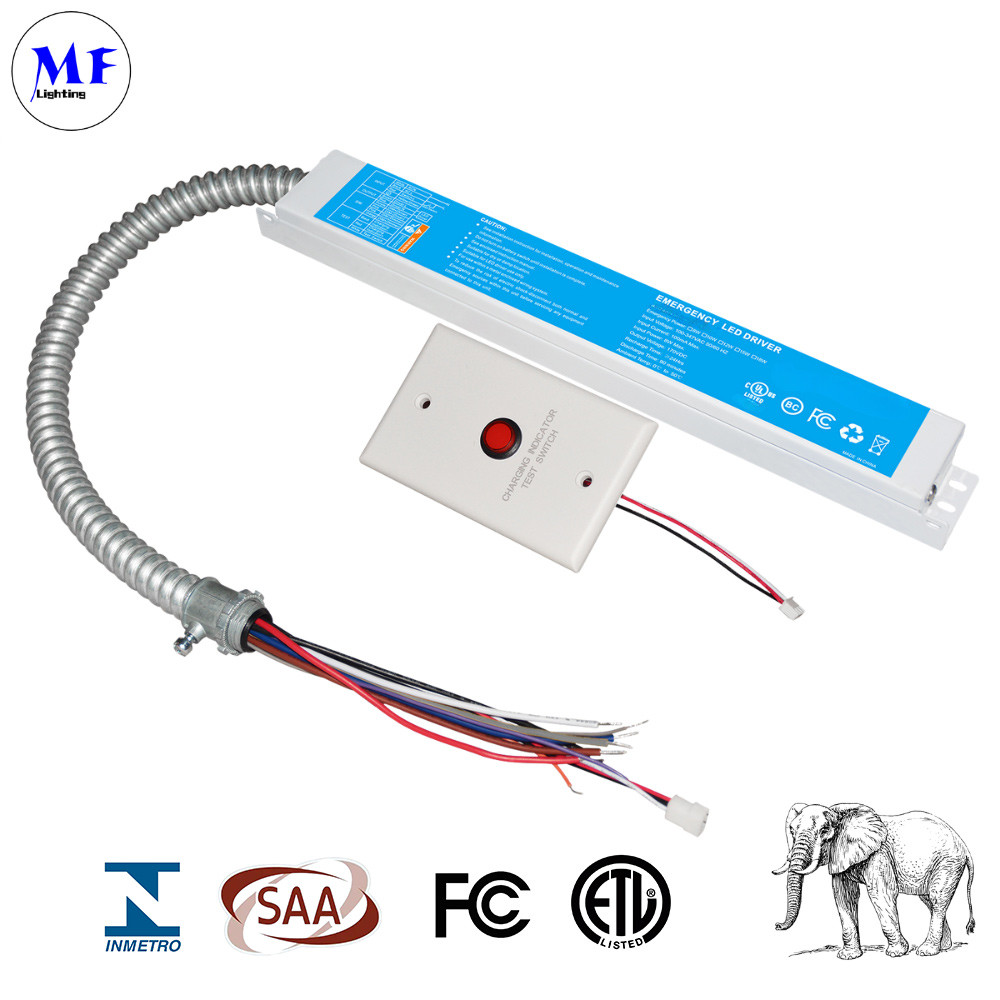

UL المدرجة بالنسبة لنا وكندا
المدرجة في قائمة UL924 واختبرت وفقاً لـ CSA C22.2 NO.141 تثبيت في الميدان أو المصنع
إنتاج الجهد العالي
الامتثال لـ CEC منخفضة استهلاك الطاقة
الطاقة الخارجة الثابتة
الاختبار الذاتي
بطارية:حماية من زيادة درجة الحرارة

المواصفات

- نعم

الجهد المدخل	100~347 فاكس،50/60 هرتز
تيار المدخل	200ماماكس.
تصنيف طاقة المدخل	12واط كحد أقصى
الجهد الخارجي	170Vdc
الطاقة الطارئة	15 واط
وقت إعادة الشحن	24 ساعة
وقت الإفراج	90 دقيقة
بطارية	ليتيون 2500mAh-14.8V
الضمان	5 سنوات
درجة الحرارة المحيطة	32~122 درجة فهرنهايت ((0....+50 oC)
الوزن	3.66 رطلاً ((1.4 كجم)
درجة IP	IP40

- نعم- نعم

العملية ((حالة المؤشر)	ملاحظات
الأحمر الصلب ON	النظام OK/AC OK
الضوء الأحمر المضيء (1s on, 1s off, cycling)	عاكس الميكرو الاحتياطي يعملوضع الطوارئ
اللون الأحمر المتوهج (0.5 ثانية تشغيل، 0.5 ثانية إيقاف، الدراجة)	لم يتم الكشف عن البطارية، تحقق من البطاريةالصلة
زر الاختبار
0S
0S

- نعم

حجم مختلف

- نعم

رقم الطراز	الناتج الجهد	حالة طوارئ القوة	بطارية النوع
MF-EM-15W-170	170Vdc	15 واط	ليتيون 2500mAh-14.8V
MF-EM-25W-170		25 واط	4400mAh لليثيوم أيون-14.8V
MF-EM-30W-170		30 واط	ليتيون 5200mAh-14.8V
MF-EM-40W-170		40 واط	5000mAh-18.5V لليثيوم أيون

- نعم

- نعمفحص الذات
يحتوي على دائرة تحكم / مراقبة التي ستقوم بإجراء اختبار تفريغ لمدة 30 ثانية مرة واحدة في الشهر واختبار تفريغ مرة واحدة في السنة.الوحدة محاكاة فشل الطاقة المتغيرة وتحول تلقائيًا إلى وضع الطوارئخلال الاختبار الروتيني، والوحدة سوف رصد تشغيل حمولة LED، وجهد البطارية، ومدة الطوارئ، إذا اكتشفت الوحدة أي مشاكل، فإن المؤشر سوف يلمع بسرعة

مخطط الأسلاك

اتصال AC الأساسي
يظهر الأسلاك الأساسية لدخول الطاقة المتحولة المباشرة (100-347 فولت) إلى سائق الطوارئ
يشمل الاتصالات المحايدة (AC-N) والخطية (AC-L) مع الترسيم السليم
0-10 فولت نظام التكامل الضوئي
يوضح الاتصال مع 0-10 فولت محركات LED القابلة للتخفيض
تفاصيل الأسلاك لخطوط التحكم الضئيلة + (البنفسجية) والضئيلة (الوردية)
يحافظ على وظائف الطوارئ مع تمكين التحكم في الضباب
التوافق مع ضبابية TRIAC
يوضح سلك أنظمة التخفيف المرحلية (TRIAC)
يظهر الاتصال الصحيح للأسلاك الساخنة الضئيلة (السوداء) ، والحمل (الأحمر) ، والحياد (الأبيض)
يتضمن متطلبات الترسانة للحد من الضوضاء
إعداد تحكم مفتاح الحائط
يوفر تشكيل بسيط للأسلاك التحكم في تشغيل / إيقاف
يحافظ على قدرة العمليات الطارئة
يظهر سلكية ساق التبديل المناسبة للعمل الموثوق بها
دمج أجهزة الاستشعار DC12V
تفاصيل اتصال مستشعر منخفض الجهد (12 فولت DC)
يوضح توصيلات الطاقة للمستشعر وواجهة التحكم في الضوء
يظهر صيانة وظيفة إضاءة الطوارئ
تطبيق جهاز الاستشعار AC120V
يشمل تركيب أجهزة استشعار الجهد
يُظهر التوصيل الصحيح لحمل جهاز الاستشعار
يشمل حماية دائرة التشغيل الطارئ

الإجراء

التطبيق

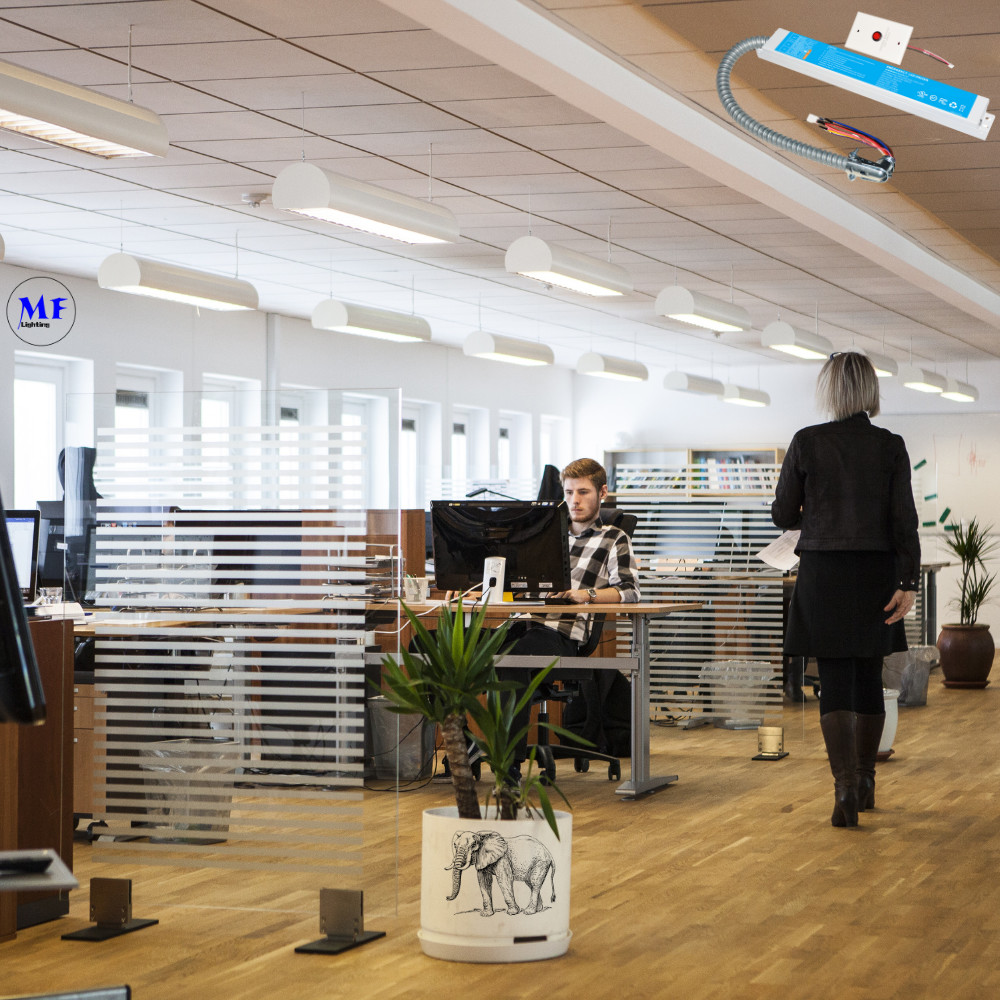

1المباني التجارية والمكاتب
السيناريو: إضاءة الطوارئ في الممرات والسلالم وإشارات الخروج.
التكوين: عادة ما يستخدم الرسم البياني 2 (المفتاح الحائط) أو الرسم البياني 4 (المفتاح الحائط غير القابل للتخفيض) للتحكم بسيط في تشغيل / إيقاف.
لماذا؟ يضمن الامتثال لقواعد السلامة (UL924) مع الحفاظ على الإضاءة أثناء انقطاع الكهرباء.
2متاجر التجزئة و صالات العرض
السيناريو: إضاءة LED قابلة للتخفيف لضبط الأجواء.
التكوين: يستخدم الرسم البياني 1 (0-10 فولت Dimmer) أو الرسم البياني 5 (حساس DC12V) للسيطرة السلسة على الضباب.
يسمح بتعديل الوضوح مع ضمان وظيفة الإضاءة الطارئة
3المسارح والفنادق والمطاعم
سيناريو: إضاءة مزاج مع دعم الطوارئ.
التكوين: يستخدم الرسم البياني 3 (TRIAC Dimmer) للتوافق مع التضييق المرحلي.
يدعم أجهزة التخفيف التقليدية بينما يوفر طاقة احتياطية
4المرافق الصناعية والمستودعات
سيناريو: إضاءة الممر العالي مع تشغيل الطوارئ.
التكوين: يستخدم الرسم البياني رقم 6 (حساس AC120V) للإضاءة التي يتم تنشيطها بالحركة.
لِمَ؟ يحسن كفاءة الطاقة مع التحكم بالمستشعرات مع تلبية متطلبات السلامة.
5مساكن ومنازل ذكية
سيناريو: إضاءة الطوارئ في الممرات أو المناطق الحرجة.
التكوين: يستخدم الرسم البياني 2 (المفتاح الحائط) أو الرسم البياني 5 (حساس DC12V) للأتمتة.
لماذا؟ يوفر التكامل السلس مع نظم الإضاءة المنزلية مع ضمان السلامة.
