IP20 أدى مجموعة سائق الطوارئ ضوء الهلع الصلب للضوء الثلاثي الضوء أسفل ضوء السقف ضوء الممر

منتوج وصف

إصدار IP20 مصدر إصدار الطوارئ للشاحن مجموعة ضوء الهلع الصلب للضوء الثلاثي الضوء أسفل ضوء السقف ضوء الطابق العالي الضوء

وصف المنتج

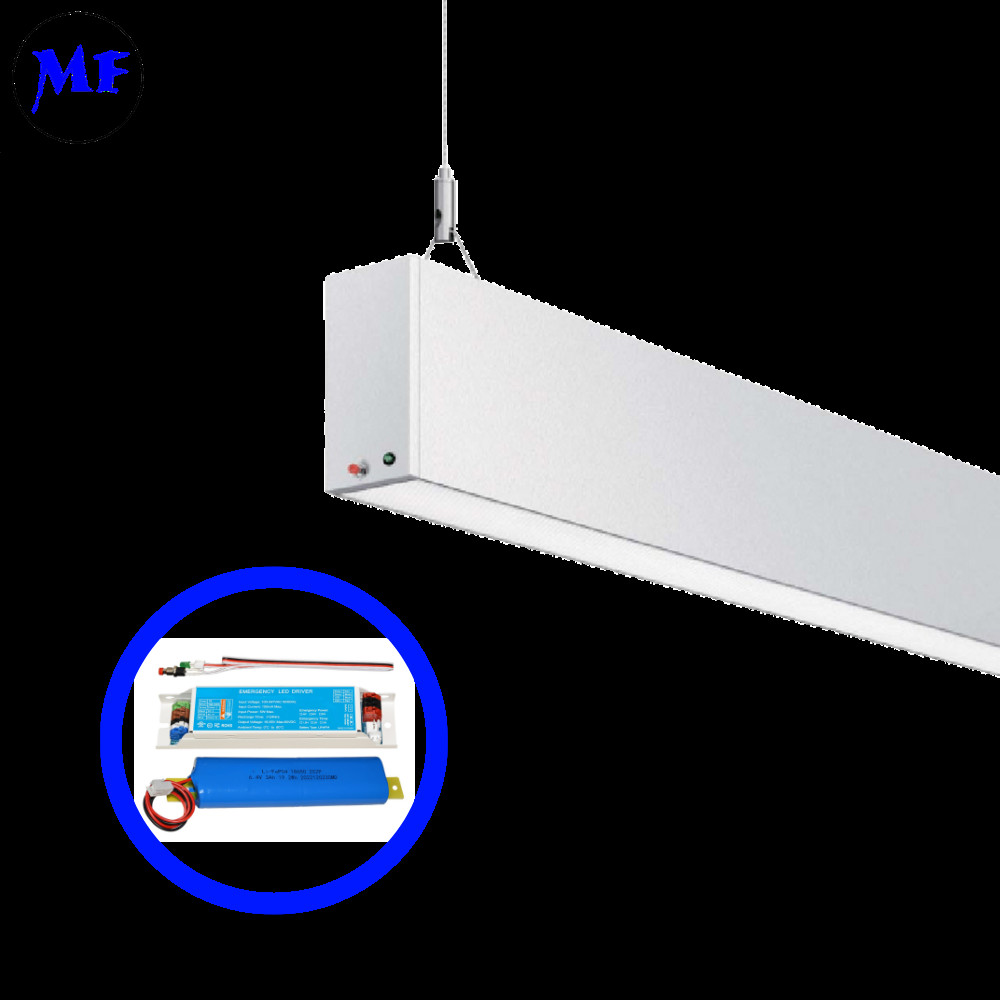

محرك الطوارئ MF-SM-xxW-8W LED هو حل احتياطي للطاقة معتمد من UL924 / CSA يضم بطارية LiFePO4 بطاقة 3000mAh مع 2000+ دورة وحماية شاملة. يدعم مدخل 100-347VAC ،يوفر مخرج 6W/8W (15-55VDC/60-240VDC) مع ≥1وقت تشغيل.5 ساعة ، وتعمل في بيئات 0 °C-60 °C. تتضمن الوحدة مؤشرات LED الذكية ، والاختبار الفصلي الآلي ، ومحاكاة الطوارئ اليدوية ،مدعومة بضمان لمدة 5 سنوات لتطبيقات الإضاءة التجارية / الصناعية.


السلامة والمطابقة المعتمدة
يلبي معايير السلامة الصارمة UL924 و CSA C22.2 NO.141 مع امتثال RoHS ، مما يضمن التشغيل الموثوق به في تطبيقات الإضاءة الحرجة.

تكنولوجيا البطارية المتقدمة
يحتوي على بطارية LiFePO4 ذات سعة عالية 3000mAh مع 2000 دورة شحن وحماية شاملة من الإفراط في الشحن والتفريغ والدائرات القصيرة.

التوافق الكلي للطاقة
يدعم مجموعة واسعة من الجهد المدخل (100-347VAC) مع خيارات الخروج المزدوجة (15-55VDC/60-240VDC) ، مما يجعله قابلاً للتكيف مع مختلف تكوينات الإضاءة.

التشغيل الذكي والمراقبة
توفر مؤشرات LED المتكاملة تحديثات حالة واضحة ، بينما يضمن الاختبارات الذاتية الأربع سنوية الآلية وزر الاختبار اليدوي موثوقية النظام المستمرة.

متينة وسهلة الصيانة
مصممة لبيئات قاسية (0 درجة مئوية - 60 درجة مئوية) مع الحد الأدنى من متطلبات الصيانة ، مدعومة بضمان 5 سنوات رائدة في الصناعة.

الخصائص

تلبية معظم معايير السلامة للإضاءة
المعيار CSA C22.2 NO.141 UL924
بطارية ليتيم فوسفات الحديد الخارجية
حماية البطارية: حماية الشحن الزائد على حماية الإفراج حماية الدائرة القصيرة
يظهر المؤشر مجموعة متنوعة من أنماط العمل
البطاريات تلبي 2000 دورة من CH القياسية و DCH القياسية
متوافقة مع RoHS

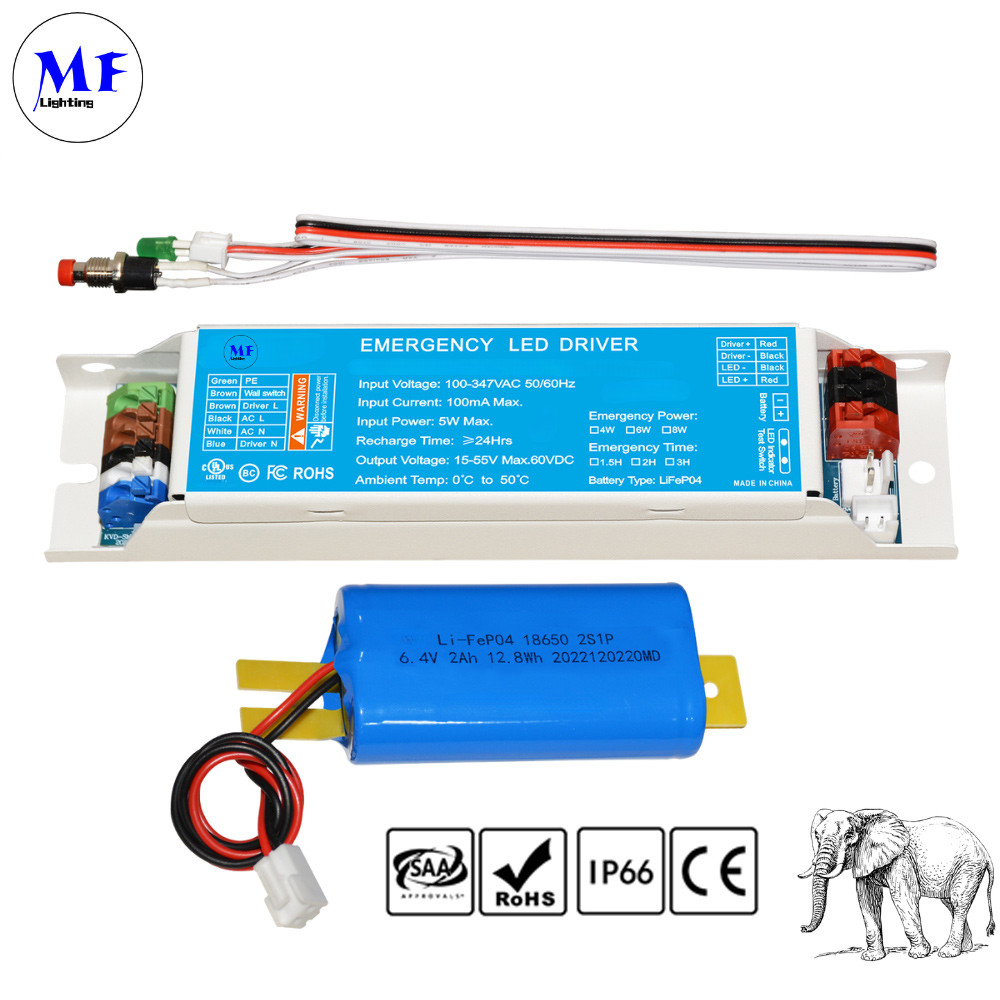

المواصفات:

- نعم

الجهد الدخالي العالمي:	100-347فاكس 50/60هرتز
التيار الداخلي للتيار المتردد:	100mA كحد أقصى
تصنيف طاقة دخول التيار المتردد:	5.0W أقصى
تيار شحن البطارية:	250mA
وقت الشحن:	≥24 ساعة
التيار الخارجي والجهد	15-55VDC/60-240VDC
وقت الطوارئ:	≥ 1.5 ساعة
البطارية:	Li-Fep04 2000mAh-6.4 فولت
طاقة الخروج:	8W
ضمان كامل:	5 سنوات
درجة حرارة محيطية:	Li-Fep04 0°C إلى 60°C (32°F إلى 104°F)

- نعممخطط الأسلاك

النظام الموحد لترميز الألوان
الخضراء/الصفراء: اتصال الأرض الواقية (PE)
الأزرق: مدخل محايد (AC N)
البني / الأسود: مدخل مباشر (AC L)
أحمر/أسود: خيار الطوارئ إلى مجموعة LED

دمج الدوائر المزدوجة
تتصل في نفس الوقت إلى الطاقة الرئيسية (AC L / N) وسائق الطوارئ
يحافظ على مسارات منفصلة للعمل العادي والطوارئ

اتصالات واجهة السائق
محطات مخصصة لإدخال مدفع LED (المحرك L / N)
مخرجات دائرة الطوارئ المميزة بوضوح (السائق +/-)

نقاط اتصال الحمل
محطات إيجابية/سلبية لمجموعة LED (LED +/-)
مصممة للاتصال المباشر بأجهزة الإضاءة

التصميم المتوافق مع السلامة
الفصل السليم لدوائر التيار المتردد والمتردد
تحديد واضح لجميع نقاط الاتصال حسب معايير IEC

التكوين البدني
تصميم كتلة المحطة المتكاملة
أحكام تخفيف الإجهاد للأسلاك

الإجراء

حالة الضوء المضيء وأزرار الاختبار

مؤشر LED
نمط التنفس الأخضر: وضع الشحن
مستقر أخضر: بطارية مشحونة بالكامل
المضيئة الحمراء: فشل كما هو موضح أدناه
لامعة حمراء مرة واحدة في الثانية: البطارية غير متصلة
البطارية معطلة
إنارة حمراء أربع مرات في الثانية: فشل في الحمل أثناء وضع الطوارئ، الدائرة المفتوحة / الدائرة المقصورة
زر الاختبار
1: 0S2: في حالات الطوارئ المحاكاة ، اضغط على شاروت مرة واحدة للخروج والعودة إلى حالة الشحن العادية
3: 0S الاختبار الذاتي الفصلي
عندما يكون سائق الطوارئ يعمل، كل 180 يوماً±يوم واحد يدخل بشكل تلقائي إلى حالة الطوارئ، مدة الطوارئ حتى يتم تفريغ البطارية، ثم يعود إلى حالة تشغيل.

تعليمات التثبيت

1: إذا تم استخدامه لأول مرة أو إذا لم يدخل إلى حالة العمل الطبيعية بعد إفراغ الزائد ،من الضروري توصيل الطاقة الرئيسية لتفعيل مصدر الطاقة الطارئ وشحنه لمدة 24 ساعةمن فضلك استخدم بطارية الطوارئ الأصلية المقدمة
2: عند تثبيته واستخدامه، يرجى الاحتفاظ به بعيدا عن مصادر الحرارة واستخدامه فقط ضمن نطاق درجة حرارة عمل معينة.
3يجب تخزينها في بيئة باردة وجافة.
4: بعد التخزين لفترة طويلة ، إعادة شحن مرة واحدة على الأقل كل 6 أشهر حسب الحاجة.
5: يجب أن يستغرق اختبار الطوارئ للسائق أكثر من دقيقة واحدة، لا تضغط على زر الاختبار بشكل متكرر.

التطبيق

التطبيق:

المساحات التجارية
مراكز التسوق والمكاتب ومحلات البيع بالتجزئة التي تتطلب إضاءة طوارئ تتوافق مع UL924 لإخلاء آمن.
الرعاية الصحية والتعليم
المستشفيات والمدارس التي تحتاج إلى إضاءة احتياطية موثوقة في المناطق الحرجة.
المرافق الصناعية
المستودعات والمصانع التي تتطلب تشغيلًا دائمًا عند درجة حرارة 0-60 درجة مئوية مع وقت تشغيل 1.5 ساعة.
البنية التحتية للنقل
المطارات والمترو حيث الإضاءة الطارئة التلقائية إلزامية.
أماكن الضيافة
الفنادق ومراكز المؤتمرات تحتاج إلى أنظمة طوارئ سرية عالية الأداء.
