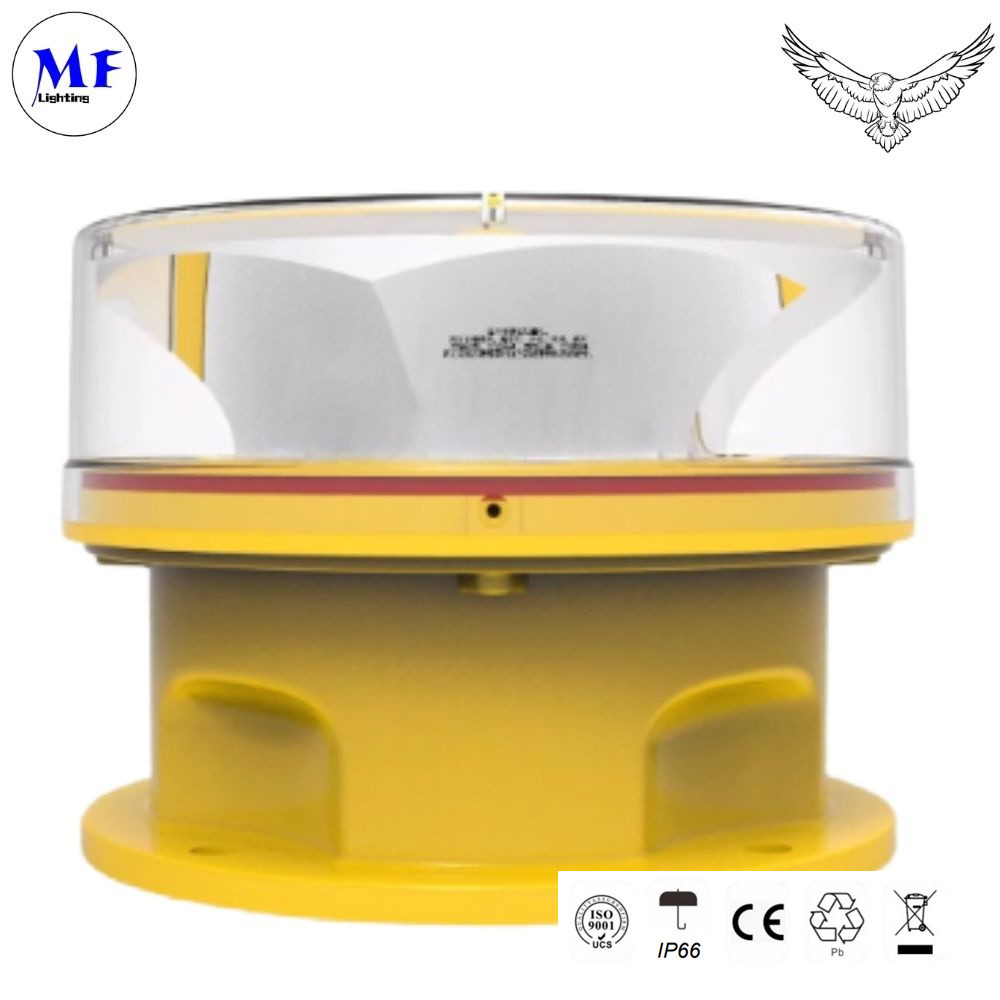

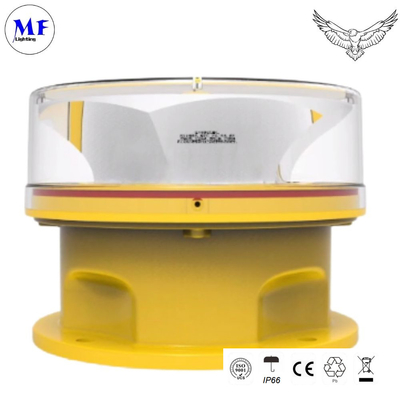

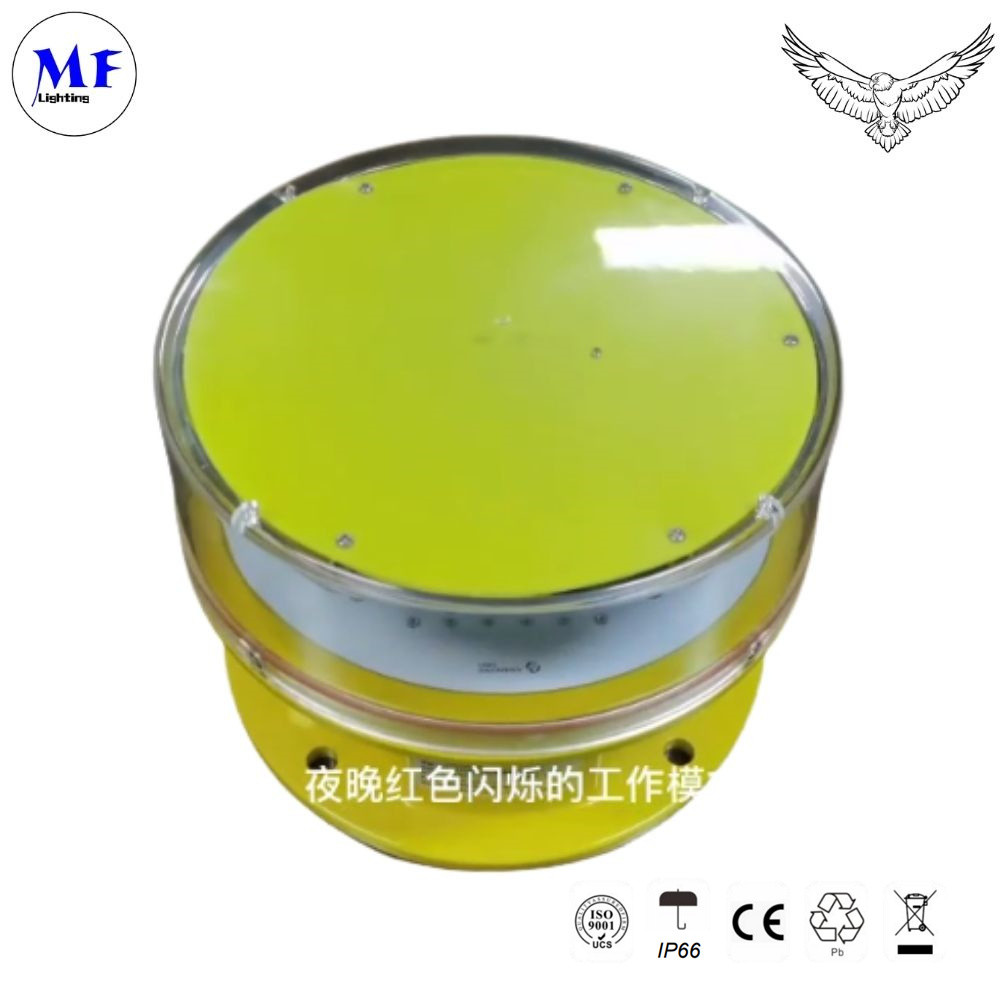

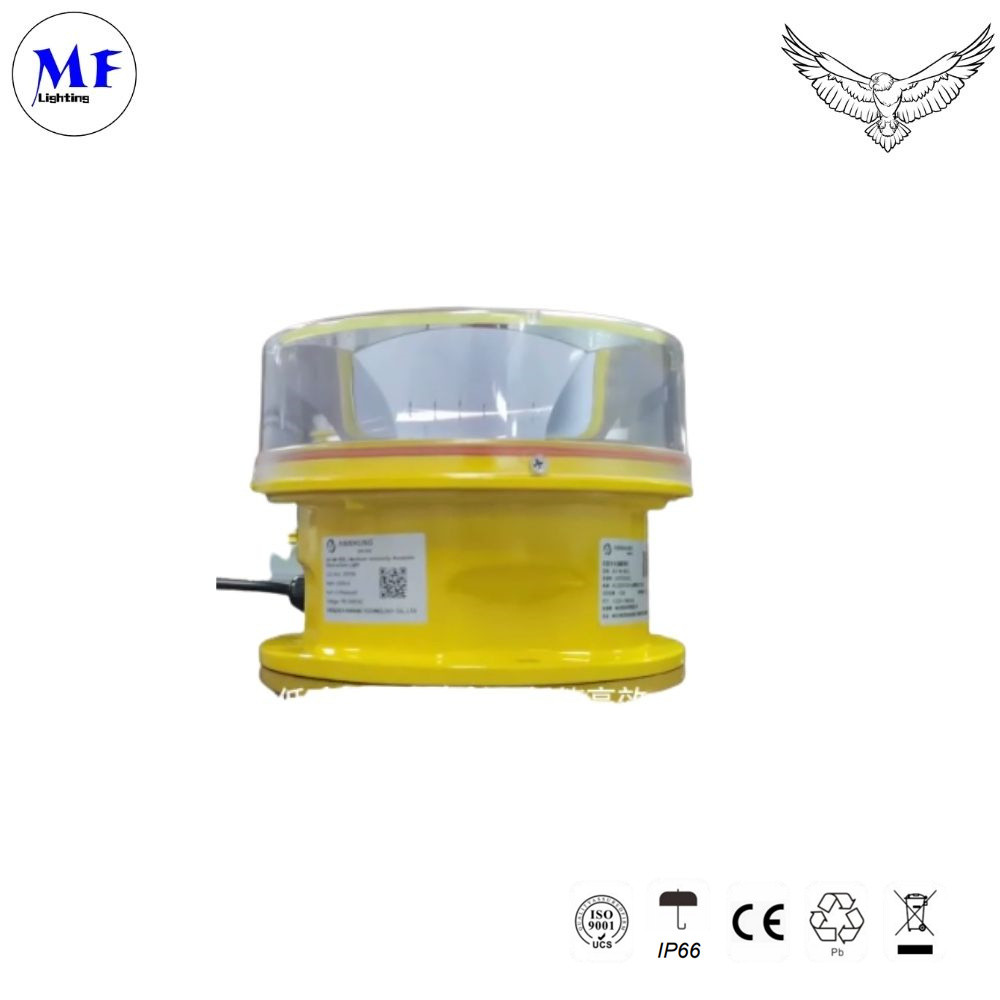

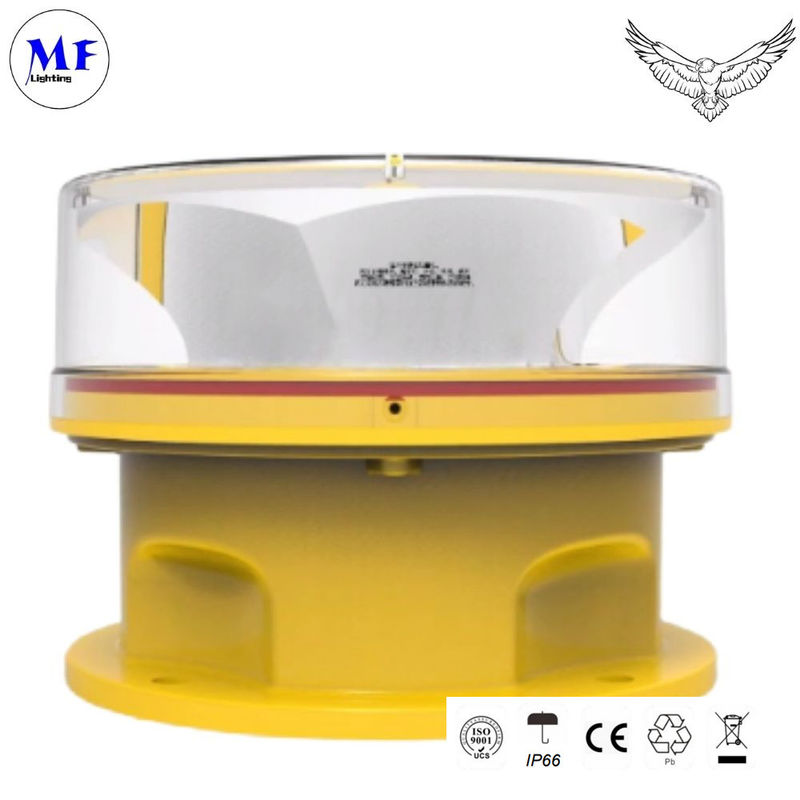

الفولاذ المقاوم للصدأ IP66 600W ضوء حاجز الطيران للمبنى المرتفع

منتوج وصف

• مرفق إيكاو 14 المجلد 1، الطبعة السابعة، 2016، الجدول 6.3 متوسطة

  ضوء الحاجز من النوع (أ)
• إف إيه إيه L-865



  الخصائص

  الكهرباء



  1.CREE LED عالية الكثافة فائقة كمصدر للضوء توفير الطاقة
  الاستهلاك والصيانة من الضوء المتوهج أو الهالوجين
  2مصباح إمدادات الطاقة المتاحة في DC ((12V، 24V، 48V) أو AC ((110-240VAC)

  - نعم

الجسدي- نعم

1تصميم فريد ومعاكس البوليكاربونات المحمية من الأشعة فوق البنفسجية للضوء المتقارب
2حماية الأشعة فوق البنفسجية مسحوق مغلف بالألوان الصفراء الزاهية يجعل الرؤية أفضل

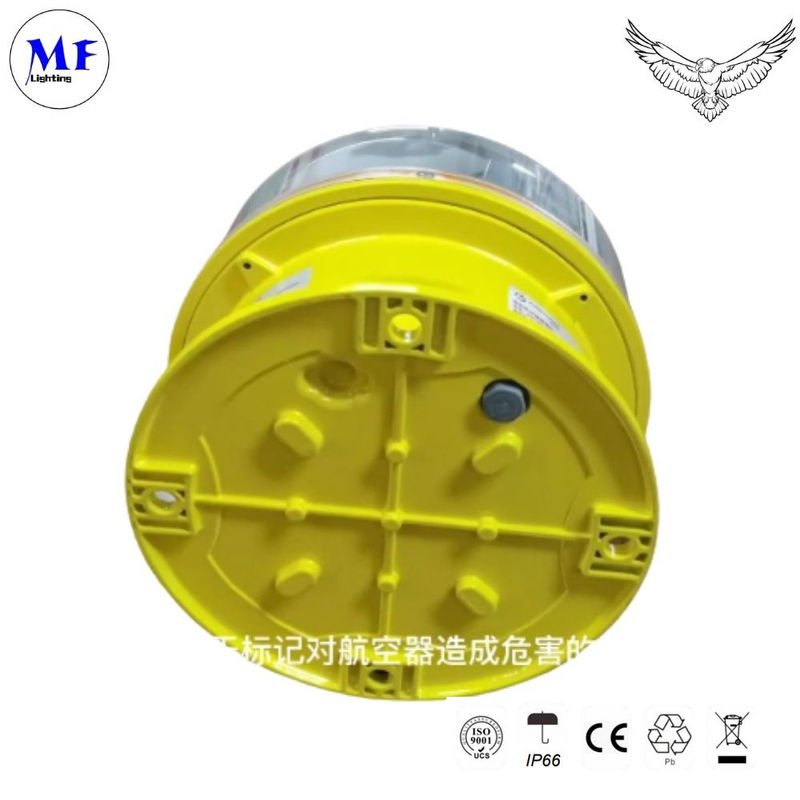

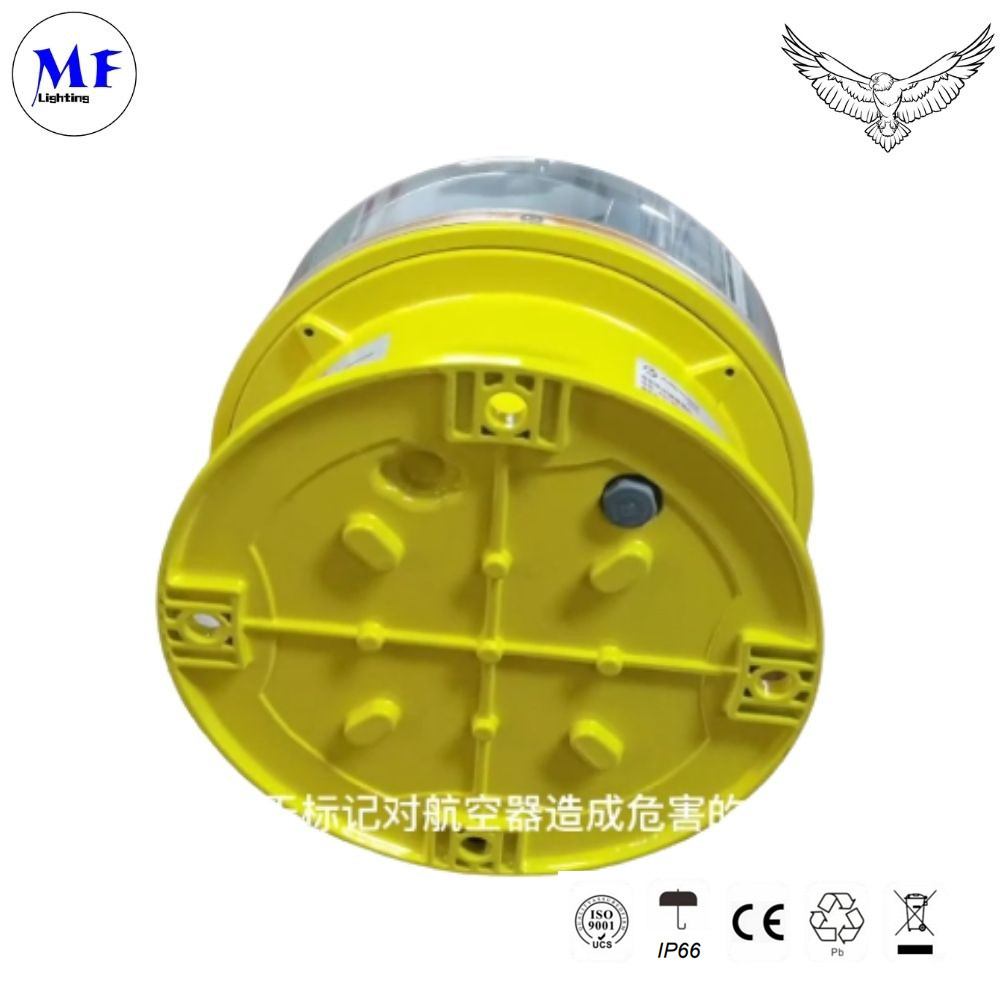

3المواد الأساسية هي الألومنيوم المصبوب بالموت والذي لديه مقاومة قوية للتآكل، واقية الصدمة والاهتزاز
4صمام موازنة الضغط مثبت تحت القاعدة للتأكد من أن الهواء يمكن أن يمر ولكن يتم تجنب الماء،بحيث لا تكون درجة حرارة الضوء بأكملها عالية لتجنب دخول الهواء الرطب بسبب الفرق في الضغط ودرجة الحرارة.

تصميم النظام- نعم- نعم

1الخلية الضوئية المدمجة للعمل ليلاً نهاراً ((تشغيل من الغسق إلى الفجر)
2.حماية من الضغط والبرق

اختياري

1اتصال جاف إنتاج إنذار للمراقبة عن بعد
2.مزامنة GPS
3ضوئية تحت الحمراء للطيار باستخدام NVG

خصائص الضوء

- نعم

مصدر الضوء	مصباح LED عالي الكثافة CREE
الألوان المتاحة	أبيض ((اللون الآخر اختياري)
الكثافة ((cd)	≥20,000cd (في النهار) ≥2,000cd ((في الليل)
الخروج الأفقي ((درجات)	360
الاختلاف الرأسي ((درجات)	3
خصائص الفلاش	20-60 لمعة في الدقيقة ((الوضع المصنع: 20fpm)
وضع العمل	24 ساعة عمل، وضعين مختلفين
تجربة حياة LED ((ساعات)	>100000

الجهد التشغيلي	DC ((12V، 24V، 36V، 48V) أو AC ((110-240VAC)
الطاقة الفورية ((W))	600
متوسط الطاقة ((W))	20W ((20fpm)
موجة البرق	IEC61000-4-5 L- N ±3kV، IEC61000-4-5 L- PE ±6kV، IEC61000-4-5 N- PE ±6kV
الكهرباء الستاتيكية	IEC61000-4-2 تفريغ الاتصال 8kV
حماية الدوائر	متكاملة

- نعم

الخصائص الجسدية- نعم

الجهد التشغيلي	DC ((12V، 24V، 36V، 48V) أو AC ((110-240VAC)
الطاقة الفورية ((W))	600
متوسط الطاقة ((W))	20W ((20fpm)
موجة البرق	IEC61000-4-5 L- N ±3kV، IEC61000-4-5 L- PE ±6kV، IEC61000-4-5 N- PE ±6kV
الكهرباء الستاتيكية	IEC61000-4-2 تفريغ الاتصال 8kV
حماية الدوائر	متكاملة

- نعم

العوامل البيئية

درجة الحرارة المحيطة ((°C)	-40 ~ 65
درجة حرارة التخزين ((°C)	-55~70
الرطوبة	10%-95% RH ((لا توتر)
سرعة الرياح	240 كيلومتر في الساعة
مقاومة للماء	IP66





الامتثال

منظمة الطيران المدني الدولي	المرفق 14، المجلد 1، "تصميم المطار العمليات الإصدار السابع يوليو 2016، الجدول 6.3 ضوء العقبة الأبيض من النوع (أ)
إدارة الطيران	L-865



الخيارات المتاحة

NVG ((نظارات الرؤية الليلية) متوافقة LED

جهاز تحديد المواقع يلمع

مخرجات الاتصال الجاف

معدل التموج

التكوين

النموذج	مدخل الطاقة	معدل التباطؤ	لون العدسة	الخلية الضوئية	إنذار التلامس الجاف	جهاز تحديد المواقع يلمع	التحكم
MF-LI-A2	110-240Vac&48dc 12Vdج 24Vdc 36Vdc	ثابتة 20FPM 60FPM 40FPM 30FPM	أبيض ((اللون الآخر اختياري)	الخلية الضوئية المدمجة لا توجد خلايا فوتية	لا يوجد إنذار	لا توجد مزامنة نظام تحديد المواقع GPS SNYC	تستخدم لوحدها تستخدم مع جهاز التحكم











مخطط الأسلاك









يتم استخدام ضوء متوسط الكثافة MF-MI-A2 في أعلى

المبنى، المدخنة العالية، أبراج الإشارة (التليفون،

الميكروويف والتلفزيون) ، القطب العالي، رافعة البرج، توربينات الرياح، الخ عندما

ارتفاع العقبة بين 105-150 متر، ومعظم الوقت العمل

مع مصابيح منخفضة الكثافة و مصابيح متوسطة الكثافة من النوع B
